Product series

1.1 Static thyristor series
Specifications and Technical Data Sheets

Model	Power （KW）	voltage （KV）	current （A）	power factor	frequency （Hz）	speed （r/min）	burial way	efficiency （%）
QF—3—2	3000	6.3	344	0.8	50	3000	Air cooling outside	95.3
		10.5	206
QF—6—2	6000	6.3	687	0.8	50	3000	Air cooling outside	96.4
		10.5	412
QF—15—2	15000	6.3	1718	0.8	50	3000	Air cooling outside	97.2
		10.5	1031
QF—30—2	30000	6.3	3437	0.8	50	3000	Air cooling outside	97.4
		10.5	2062
QF—30—2	30000	6.3	3437	0.8	50	3000	Air cooling	97.6
		10.5	2062
QF—60—2	60000	6.3	6873	0.8	50	3000	Air cooling	98.4
		10.5	4124

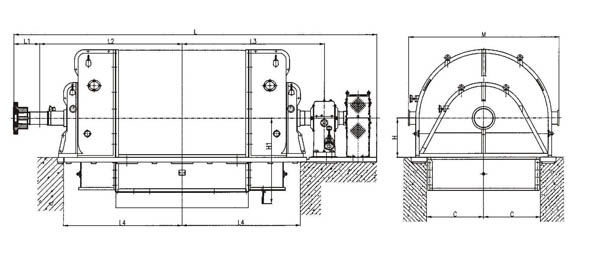

Outline dimension table

model	voltage （KV）	L	L1	L2	L3	L4	H	H1	M	C	Total weight（t）
QF—3—2	6.3	3906	286	1685	1685	1385	500	1035	1880	640	16.3
	10.5
QF—6—2	6.3	4880	370	1940	1940	1550	630	1150	2186	750	26.6
	10.5
QF—15—2	6.3	5670	418	2330	2280	1910	630	1375	2434	900	42.7
	10.5
QF—30—2 （Air cooling outside）	6.3	7548	653	2880	2880	2390	750	1550	2780	1030	72.8
	10.5
QF—30—2 （Air cooling）	6.3	7640	650	2850	2700	2370	750	1220	2700	1130	78.4
	10.5
QF—60—2	6.3	8500	650	3280	3100	2680	800	1500	3300	1450	111
	10.5

1.2 Brushless excitation series
Specifications and Technical Data Sheets

model	power （KW）	voltage （KV）	current （A）	power factor	frequency （Hz）	speed （r/min）	burial way	efficiency （%）	Exciter capacity
QF—6—2	6000	6.3	687	0.8	50	3000	Air cooling outside	96.4	60
		10.5	412
QF—15—2	15000	6.3	1718	0.8	50	3000	Air cooling outside	97.2	90
		10.5	1031
QF—30—2	30000	6.3	3437	0.8	50	3000	Air cooling outside	97.4	137
		10.5	2062
QF—60—2	60000	6.3	6873	0.8	50	3000	Air cooling	98.4	450
		10.5	4124

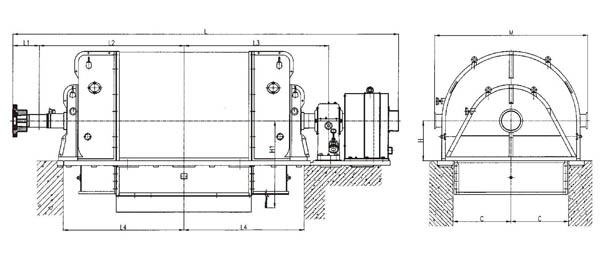

Outline dimension table

model	voltage （KV）	L	L1	L2	L3	L4	H	H1	M	C	Total weight（t）
QF—3—2	6.3	5326	370	1940	1940	1550	630	1150	2186	750	27.7
	10.5
QF—6—2	6.3	6138	418	2330	2280	1910	630	1375	2434	900	44.2
	10.5
QF—15—2	6.3	7616	653	2880	2880	2390	750	1550	2780	1030	74.4
	10.5
QF—30—2 （Air cooling outside）	6.3	8718	650	3280	3100	2680	800	1500	3300	1450	115
	10.5

1.3 other
In addition to the basic series, non-standard series steam turbine generators of various power levels can be designed according to user needs, following modular, universal, and series design principles.
Static thyristor excitation series
Brushless excitation series
